tcp y tics

INTRODUCCION A LA TECNOLOGIA DE LA INFORMACION YA LA COMUNICACION

Las
tecnologías de la información y la comunicación
son un conjunto de servicios, redes, software, aparatos que tienen como fin el mejoramiento de la calidad de vida de las personas dentro de un entorno, y que se integran a un sistema de información interconectado y complementario. Esta innovación servirá para romper las barreras que existen entre cada uno de ellos.Tecnologías de la Información y la Comunicación (TIC), son un solo concepto en dos vertientes diferentes como principal premisa de estudio en las ciencias sociales donde tales tecnologías afectan la forma de vivir de las sociedades. Su uso y abuso exhaustivo para denotar modernidad ha llevado a visiones totalmente erróneas del origen del término.Las tecnologías como tal no se encargan del estudio, desarrollo, implementación, almacenamiento y distribución de la información mediante la utilización de hardware y software como recursos de los sistemas informáticos. De eso se encarga la ciencia informática.Como concepto sociológico y no informático se refieren a saberes necesarios que hacen referencia a la utilización de múltiples medios informáticos para almacenar, procesar y difundir todo tipo de información, telemática, etc. con diferentes finalidades (formación educativa, organización y gestión empresarial, toma de decisiones en general, etc.).Por tanto no trata del objeto concreto sino de aquellos objetos intangibles para la ciencia social. Por ejemplo democracia, y nuevas tecnologías de la información y la comunicación (NTIC) son dos conceptos que viajan en una
misma dirección, mientras democracia es espíritu las NTIC son métodos, recursos, libertades que ofrecen transparencia a las gestiones gubernamentales.
DEFINICION
A diferencia de la NTIC, las TI (Tecnologías de Informática) se encargan del diseño, desarrollo, fomento, mantenimiento y administración de la información por medio de sistemas informáticos, para información, comunicación o ambos. Esto incluye todos los sistemas informáticos no solamente las computadoras, éstas son sólo un medio más, el más versátil, pero no el único; también las redes de telecomunicaciones, telemática, los teléfonos celulares, la televisión, la radio, los periódicos digitales, faxes, dispositivos portátiles, etc. Todas esas herramientas electrónicas de primera mano son de carácter determinante en la vida de todo profesional, sobre todo en el docente pues es él, el que se encargará de difundir la importancia de esta nueva tecnología.Las TIC se conciben como el universo de dos conjuntos, representados por las tradicionales Tecnologías de la Comunicación (TC) - constituidas principalmente por la radio, la televisión y la telefonía convencional - y por lasTecnologías de la información (TI) caracterizadas por la digitalización de las tecnologías de registros de contenidos (informática, de las comunicaciones, telemática y de las interfaces)”. Pero en su sentido social y no netamente informático puesto que no tendría tal caso hacernos más bolas con nuevos conceptos si estuviéramos describiendo lo mismo.Las TIC son herramientas teórico conceptuales, soportes y canales que procesan, almacenan, sintetizan, recuperan y presentan información de la forma más variada. Los soportes han evolucionado en el transcurso del tiempo (telégrafo óptico, teléfono fijo, celulares, televisión) ahora en ésta era podemos hablar de la computadora y de la Internet. El uso de las TIC representa una variación notable en la sociedad y a la larga un cambio en la educación, en las relaciones interpersonales y en la forma de difundir y generar conocimientos.
Telecomunicaciones
Este tipo de tecnología en este nuevo siglo esta representada por los satélites, los cuales hacen que toda la información se transmita en menos de un segundo de un lugar a otro. También se encuentra la telefonía que ha tenido un desarrollo muy importante desde la fibra óptica hasta los dispositivos WiFi(redes inalámbricas), con los cuales tenemos un sin fin de ventajas como son: el aspecto económico, la velocidad de transmisión. Informática
En esta categoría se destacan los dispositivos donde el hardware y el software están interconectados el uno con el otro. Una parte muy importante dentro de la informática son las bases de datos que cada vez van formando parte de nuestras vidas y por lo consiguiente el software esta relacionado junto con este banco de información. Gracias a estos nuevos software se pueden manipular, agregar información en cuestión de segundos.La informática también ha ayudado en otros campos como son la medicina, al crear simuladores de distintos procesos que ayudan a reducir el margen de error dentro de alguna cirugía o algún proceso.
CARÁCTER DUAL DE LAS TICS
La tecnología es dual por naturaleza ya que el impacto de ésta se verá afectado dependiendo del uso que le de el usuario: se puede ayudar a una comunidad rural a aprender por medio de la televisión, como también se puede explotar una bomba por medio de un teléfono celular. El uso de las tecnologías también es dual ya que pueden servir como medio de información y de entretenimiento así como también sirven de capacitación y como formación de tipo laboral, pues quien domine el campo de la informática tendrá más oportunidades de ser aceptado en el mundo laboral.En cualquiera de los dos aspectos depende de los usuarios ofrecer contenidos de calidad, ya que es la audiencia quien determina y exige el tipo de contenidos que desea. Por tal motivo se habla de la implicación de las tecnologías dentro de la construcción social. La audiencia debe ser educada de una manera creativa, para que exijan contenidos de calidad y se elimine la marginación de mercado, ya que la programación "en el caso de la televisión, la radio y la computación está dirigida sólo a ciertos consumidores.

TCP

TCP/IP fue desarrollado y presentado por el Departamento de Defensa de EE.UU. En 1972 y fue aplicado en ARPANET (Advanced Research Projects Agency Network), que era la red de área extensa del Departamento de Defensa como medio de comunicación para los diferentes organismos de EE.UU. La transición hacia TCP/IP en ARPANET se concretó en 1983.
Se conoce como familia de protocolos de Internet al conjunto de protocolos de red que son implementados por la pila de protocolos sobre los cuales se fundamenta Internet y que permiten la transmisión de datos entre las redes de computadoras.
Los dos protocolos más importantes, y que fueron también los primeros en definirse y también los más utilizados, son TCP (Protocolo de Control de Transmisión o Transmission Control Protocol) e IP (Protocolo de Internet o Internet Protocol), de ahí que se denomine también como Conjunto de Protocolos TCP/IP. Los tipos de protocolos existentes superan los cien, ente los cuales podemos mencionar como los más conocidos a HTTP, FTP, SMTP, POP, ARP, etc.
TCP/IP es la plataforma que sostiene Internet y que permite la comunicación entre diferentes sistemas operativos en diferentes computadoras, ya sea sobre redes de área local (LAN) o redes de área extensa (WAN).
Niveles de pila.
En la actualidad continúa la discusión respecto a si el modelo TCP/IP de cinco niveles encaja dentro del modelo OSI (Interconexión de Sistemas Abiertos u OpenSystems Interconnection) de siete niveles.
Modelo
Niveles
TCP/IP
5 Aplicación4 Transporte3 Red2 Enlace1 Físico.
OSI
7 Aplicación6 Presentación5 Sesión4 Transporte3 Red2 Enlace de datos1 Físico
Modelo TCP/IP.
Utiliza encapsulamiento para proveer la abstracción de protocolos y servicios hacia diferentes capas en la pila. La pila consiste de cinco niveles:
Nivel
Nombre
Descripción
5
Aplicación.
Se compone de diversos protocolos de servicios como:
· DNS (Domain Name System)
· TLS/SSL (Transport Layer Security)
· TFTP (Trivial File Transfer Protocol)
· FTP (File Transfer Protocol)
· HTTP (Hyper Text Transfer Protocol)
· IMAP (Internet Messsage Access Protocol)
· IRC (Internet Relay Chat)
· NNTP (Network News Transfer Protocol)
· POP3 (Post Office Protocol)
· SIP (Session Iniciation Protocol)
· SMTP (Simple Mail Transfer Protocol)
· SNMP (Simple Network Management Protcol)
· SSH (Secure Shell)
· TELNET
· BitTorrent
· RTP (Real-time Transport Protocol)
· rlogin
· ENRP (Endpoint Handlespace Redundancy Protocol)
Los protocolos de encaminamiento como BGP (Border Gateway Protocol) y RIP (Routing Information Protocol) que utilizan transporte por TCP y UDP respectivamente pueden ser considerados como parte de esta capa.
4
Transporte.
Se compone de diversos protocolos de servicios como:
· TCP (Transmision Control Protocol)
· UDP (User Datagram Protocol),
· DCCP (Datagram Congestion Control Protocol)
· SCTP (Stream Control Transmision Protococol)
· IL (Internet Link Protocol, similar a TCP pero más simple)
· RUDP (Reliable User Datagram Protocol), etc.
Los protocolos como OSPF (Open Shortest Path First), que corren sobre IP, pueden ser también considerados como parte de esta capa. ICMP (Internet Control Message Protocol) e IGMP (Internet Group Management Protocol) que también utilizan IP pueden ser considerados parte del Nivel de Red.
3
Red.
Se compone de diversos protocolos de servicios como IP (incluyendo IPv4 e IPv6). Protocolos como ARP (Address Resolution Protocol) y RARP (Reverse Address Resolution Protocol) operan por debajo de IP, pero arriba del Nivel de enlace, de modo que pertenecen a un punto intermedio entre el Nivel de Red y el Nivel de Enlace.
2
Enlace.
Compuesto de protocolos como:
· Ethernet
· Wi-Fi
· Token ring
· PPP (Point-to-Point Protocol)
· SLIP (Serial Line Internet Protocol)
· FDDI (Fiber Distributed Data Interface)
· ATM (Asynchronous Transfer Protocol)
· Frame Relay
· SMDS (Switched Multi-megabit Data Services)
1
Físico.
Medio físico.
Los niveles más cercanos altos son los más cercanos al usuario, mientras que los que están más hacia abajo están más cercanos a la transmisión física de los datos. Salvo por evidentes razones en el primer y último niveles, cada nivel tiene un nivel superior y un nivel inferior que, respectivamente, o bien utilizan un servicio del nivel o proveen un servicio. Un método de abstracción para entender esto es mirar los niveles como proveedores o consumidores de servicios. Ejemplo: TCP en el nivel de transporte requiere un protocolo del nivel de Red, como sería IPv4, el cual a su vez requiere de un protocolo del nivel de enlace, siendo TCP un proveedor de servicio para los protocolos del nivel de aplicación.
Nivel de aplicación.
Es el nivel que utilizan los programas de red más comunes a fin de comunicarse a través de una red. La comunicación que se presenta en este nivel es especifica de las aplicaciones y los datos transportados desde el programa están en el formato utilizado por la aplicación y van encapsulados en un protocolo del Nivel de Transporte. Siendo que el modelo TCP/IP no tiene niveles intermedios, el nivel de Aplicación debe incluir cualquier protocolo que actúe del mismo modo que los protocolos del Nivel de Presentación y Nivel de Sesión del Modelo OSI. Los protocolos del Nivel de Transporte más comúnmente utilizados son TCP y UDP, mismos que requieren un puerto disponible y específico para el servicio para los servidores y puertos efímeros. Aunque los encaminadores (routers) e interruptores (switches) no utilizan este nivel, las aplicaciones que controlan el ancho de banda si lo utilizan.
Nivel de Transporte.
Este nivel principalmente provee lo necesario para conectar aplicaciones entere si a través de puertos. Mientras que IP (Internet Protocol),del Nivel de Red, provee solamente la mejor forma de entrega, el nivel de transporte es el primer nivel que se encarga de la fiabilidad. De entre todos los protocolos de este nivel, tanto TCP como UDP son utilizados para transportar un gran numero de aplicaciones de alto nivel. Las aplicaciones en cualquier nivel se distinguen a través de los puertos TCP o UDP que utilicen.

= PROFESOR TAPIA =

Bueno eso es todo espero si este bien
y si no lo esta no pues lo tendre que hacer de nuevo
ia ya
adios
me komenta bonito
0ok

= PROFESOR TAPIA = *MAQUETA*

Bueno profesor tapia aqui le dejo la imagen de mi maqueta y pues mi breve explicacion

Bueno lo que hicimos nosotros fueron e maquetas con una topologia diferente lo que nosotros utilizamos fueron unas cajas de cerillos i tratamos de aser lo lo mas bien posible

La verdad no nos quedo muy bien que digamos pero pues....

Aqui esta nuestra maqueta jajajajajaja

= PROFESOR TAPIA = *CONECTORES*

En informática, los conectores, normalmente denominados "conectores de entrada/salida" (o abreviado conectores E/S) son interfaces para conectar dispositivos mediante cables. Generalmente tienen un extremo macho con clavijas que sobresalen. Este enchufe debe insertarse en una parte hembra (también denominada socket), que incluye agujeros para acomodar las clavijas. Sin embargo, existen enchufes "hermafroditas" que pueden actuar como enchufes macho o hembra y se pueden insertar en cualquiera de los dos.

= PROFESOR TAPIA = *CABLES* *utp*

RJ-45 es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). RJ es un acrónimo inglés de Registered Jack que a su vez es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho "pines" o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.
Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines o wiring pinout.
Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232.

Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones. Los dos extremos del cable (UTP CATEGORIA 4 Ó 5) llevarán un conector RJ45 con los colores en el orden indicado en la figura.
Para usar con un HUB o SWITCH hay dos normas, la más usada es la B, en los dos casos los dos lados del cable son iguales:

Norma A

Blanco Verde
Verde
Blanco Naranja
Azul
Blanco Azul
Naranja
Blanco Marrón
Marrón

Norma B

Blanco Naranja
Naranja
Blanco Verde
Azul
Blanco Azul
Verde
Blanco Marrón
Marrón

= PROFESOR TAPIA = *CABLES* *fibra optica*

Un cable de fibra óptica esta compuesto por un grupo de fibras ópticas por el cual se transmiten señales luminosas. Las fibras ópticas comparten su espacio con hiladuras de aramida que le confieren la necesaria resistencia a la tracción.
Los cables de fibra óptica proporcionan una alternativa sobre los coaxiales en la industria de la electrónica y las telecomunicaciones. Así, un cable con 8 fibras ópticas tiene un tamaño bastante más pequeño que los utilizados habitualmente, puede soportar las mismas comunicaciones que 60 cables de 1623 pares de cobre o 4 cables coaxiales de 8 tubos, todo ello con una distancia entre repetidores mucho mayor.
Por otro lado, el peso del cable de fibra óptica es muchísimo menor que el de los coaxiales, ya que una bobina del cable de 8 fibras antes citado puede pesar del orden de 30 kg/km, lo que permite efectuar tendidos de 2 a 4 km de una sola vez, mientras que en el caso de los cables de cobre no son prácticas distancias superiores a 250 - 300 m.
La “fibra óptica” no se suele emplear tal y como se obtiene tras su proceso de creación (tan sólo con el revestimiento primario), sino que hay que dotarla de de más elementos de refuerzo que permitan su instalación sin poner en riesgo al vidrio que la conforma. Es un proceso difícil de llevar a cabo, ya que el vidrio es quebradizo y poco dúctil. Además, la sección de la fibra es muy pequeña, por lo que la resistencia que ofrece a romperse es prácticamente nula. Es por tanto necesario protegerla mediante la estructura que denominamos cable.

= PROFESOR TAPIA = *CABLES* *coaxial*

El cable coaxial fue creado en la década de los 30, y es un cable utilizado para transportar señales eléctricas de alta frecuencia que posee dos conductores concéntricos, uno central, llamado vivo, encargado de llevar la información, y uno exterior, de aspecto tubular, llamado malla o blindaje, que sirve como referencia de tierra y retorno de las corrientes. Entre ambos se encuentra una capa aislante llamada dieléctrico, de cuyas características dependerá principalmente la calidad del cable. Todo el conjunto suele estar protegido por una cubierta aislante.
El conductor central puede estar constituido por un alambre sólido o por varios hilos retorcidos de cobre; mientras que el exterior puede ser una malla trenzada, una lámina enrollada o un tubo corrugado de cobre o aluminio. En este último caso resultará un cable semirrígido.
Debido a la necesidad de manejar frecuencias cada vez más altas y a la digitalización de las transmisiones, en años recientes se ha sustituido paulatinamente el uso del cable coaxial por el de fibra óptica, en particular para distancias superiores a varios kilómetros, porque el ancho de banda de esta última es muy superior.

La mayoría de los cables coaxiales tienen una impedancia característica de 50, 52, 75, o 93 Ω. La industria de RF usa nombres de tipo estándar para cables coaxiales. En las conexiones de televisión (por cable, satélite o antena), los cables RG-6 son los más comúnmente usados para el empleo en el hogar, y la mayoría de conexiones fuera de Europa es por conectores F.

= PROFESOR TAPIA = *CABLES*

El cable de par trenzado es una forma de conexión en la que dos aisladores son entrelazados para tener menores interferencias y aumentar la potencia y la diafonía de los cables adyacentes.
El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la operación de balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes (modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables están expuestos a EMI similares.
La tasa de trenzado, usualmente definida en vueltas por metro, forma parte de las especificaciones de un tipo concreto de cable. Cuanto menor es el número de vueltas, menor es la atenuación de la diafonía. Donde los pares no están trenzados, como en la mayoría de conexiones telefónicas residenciales, un miembro del par puede estar más cercano a la fuente que el otro y, por tanto, expuesto a niveles ligeramente distintos de IEM.
El cable de par trenzado debe emplear conectores RJ45 para unirse a los distintos elementos de hardware que componen la red. Actualmente de los ocho cables sólo cuatro se emplean para la transmisión de los datos. Éstos se conectan a los pines del conector RJ45 de la siguiente forma: 1, 2 (para transmitir), 3 y 6 (para recibir).

= PROFESOR TAPIA = *REDES*

Una red de computadoras, también llamada red de ordenadores o red informática, es un conjunto de equipos (computadoras y/o dispositivos) conectados por medio de cables, señales, ondas o cualquier otro método de transporte de datos, que comparten información (archivos), recursos (CD-ROM, impresoras, etc.), servicios (acceso a internet, e-mail, chat, juegos), etc. incrementando la eficiencia y productividad de las personas.
Una red de comunicaciones es un conjunto de medios técnicos que permiten la comunicación a distancia entre equipos autónomos (no jerárquica -master/slave-). Normalmente se trata de transmitir datos, audio y vídeo por ondas electromagnéticas a través de diversos medios (aire, vacío, cable de cobre, cable de fibra óptica, etc.).
Para simplificar la comunicación entre programas (aplicaciones) de distintos equipos, se definió el Modelo OSI por la ISO, el cual especifica 7 distintas capas de abstracción. Con ello, cada capa desarrolla una función específica con un alcance definido.

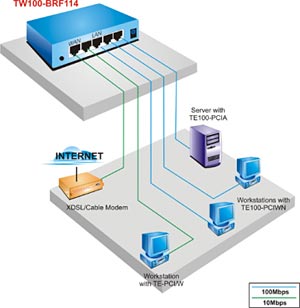

= PROFESOR TAPIA = *TOPOLOGIAS*

La topología o forma lógica de una red se define como la forma de tender el cable a estaciones de trabajo individuales; por muros, suelos y techos del edificio. Existe un número de factores a considerar para determinar cual topología es la más apropiada para una situación dada. Existen tres topologías comunes:
Anillo:

Las estaciones están unidas unas con otras formando un círculo por medio de un cable común . El último nodo de la cadena se conecta al primero cerrando el anillo. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo. Con esta metodología, cada nodo examina la información que es enviada a través del anillo. Si la información no está dirigida al nodo que la examina, la pasa al siguiente en el anillo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa.

Estrella :
La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado (Figura 2). Los bloques de información son dirigidos a través del panel de control central hacia sus destinos. Este esquema tiene una ventaja al tener un panel de control que monitorea el tráfico y evita las colisiones y una conexión interrumpida no afecta al resto de la red.

Bus:

Las estaciones están conectadas por un único segmento de cable (Figura 3). A diferencia del anillo, el bus es pasivo, no se produce regeneración de las señales en cada nodo. Los nodos en una red de "bus" transmiten la información y esperan que ésta no vaya a chocar con otra información transmitida por otro de los nodos. Si esto ocurre, cada nodo espera una pequeña cantidad de tiempo al azar, después intenta retransmitir la información.

= PROFESOR TAPIA = *TOPOLOGIAS*

La topología de red se define como la cadena de comunicación usada por los nodos que conforman una red para comunicarse. Un ejemplo claro de esto es la topología de árbol, la cual es llamada así por su apariencia estética, por la cual puede comenzar con la inserción del servicio de internet desde el proveedor, pasando por el router, luego por un switch y este deriva a otro switch u otro router o sencillamente a los hosts (estaciones de trabajo), el resultado de esto es una red con apariencia de árbol porque desde el primer router que se tiene se ramifica la distribución de internet dando lugar a la creación de nuevas redes y/o subredes tanto internas como externas. Además de la topología estética, se puede dar una topología lógica a la red y eso dependerá de lo que se necesite en el momento.

= PROFESOR TAPIA =

hola hola profesor tapia pues aqui le dejo una breve explicacion de todo lo que emos visto en clase y pues una explicacion mia con lo que io e entendido

Tambien le dejo las fotos de mi super maqueta espero y me ponga un diez

no no es verdad

pero pues ise mi esfuerzo jajajaja

Bueni profesor espero i me dege un buen komnetario 0ok

bye bye

VENTAJAS

Fast Ethernet esta basada en el estándar Ethernet por lo que es compatible con cualquier red Ethernet, independientemente del tipo que sea, ya que los adaptadores de red (las tarjetas de red) automáticamente ajustan su velocidad al adaptador más lento, de forma que todos los equipos puedan estar conectados (aunque a costa de perder velocidad).
Puede ser instalada en la mayoría de las redes actuales casi sin cambios en la infraestructura de la red.
Finalmente, Fast Ethernet tiene una bajo coste y es la solución más adoptada de las disponibles en el mercado.

CARACTERIZTICAS GENERALES

Un adaptador de fast Ethernet puede ser dividido lógicamente en una parte de control de acceso al medio (MAC; media access controller), que se ocupa de las cuestiones de disponibilidad y una zona de capa física (PHY; physical).
La capa MAC se comunica con la física mediante una interfaz de 4 bits a 25 MHz de forma paralela síncrona, conocida como MII.
La interfaz MII puede tener una conexión externa, pero lo normal es hacer su conexión mediante ICs en el adaptador de red.
La interfaz MII establece como tasa máxima de bits de datos una velocidad de 100Mbit/s para todas las versiones de fast Ethernet.
Se puede observar que actualmente en redes reales la cantidad de datos que se envían por señal esta por debajo de este máximo teórico. Esto es debido a que se añadan cabeceras y colas en cada paquete para detectar posibles errores, a que ocasionalmente se puedan “perder paquetes” debido al ruido, o al tiempo de espera necesario para que cada paquete sea recibido por el otro terminal.

Fast ethernet puede trabajar sobre fibra óptica y sobre cable de cobre. Cada modo de trabajar tiene unos estándares específicos adaptados a la situación requerida:
COBRE
100BASE-TX
100BASE-T4
100BASE-T2
FIBRA ÓPTICA
100BASE-FX
100BASE-SX
100BASE-BX

ETHERNET FAST

Fast Ethernet o Ethernet de alta velocidad es el nombre de una serie de estándares de IEEE de redes Ethernet de 100 Mbps (megabits por segundo). El nombre Ethernet viene del concepto físico de ether. En su momento el prefijo fast se le agregó para diferenciarla de la versión original Ethernet de 10 Mbps.
Debido al incremento de la capacidad de almacenamiento y en el poder de procesamiento, los Pc’s actuales tienen la posibilidad de manejar gráficos de gran calidad y aplicaciones multimedia complejas. Cuando estos ficheros son almacenados y compartidos en una red, las transferencias de un cliente a otro producen un gran uso de los recursos de la red.
Las redes tradicionales operaban entre 4 y 16 Mbps. Más del 40 % de todos los Pc’s están conectados a Ethernet. Tradicionalmente Ethernet trabajaba a 10 Mbps. A estas velocidades,dado que las compañías producen grandes ficheros, pueden tener grandes demoras cuando envían los ficheros a través de la red. Estos retrasos producen la necesidad de mayor velocidad en las redes.
Fast Ethernet no es hoy por hoy la más rápida de las versiones de Ethernet, siendo actualmente Gigabit Ethernet y 10 Gigabit Ethernet las más veloces.
Las redes tradicionales operaban entre 4 y 16 Mbps. Más del 40 % de todos los Pc’s están conectados a Ethernet. Tradicionalmente Ethernet trabajaba a 10 Mbps. A estas velocidades,dado que las compañías producen grandes ficheros, pueden tener grandes demoras cuando envían los ficheros a través de la red. Estos retrasos producen la necesidad de mayor velocidad en las redes.
Hoy en día se puede hacer la siguiente clasificación de las redes de protocolo Ethernet:
- Ethernet (también llamada Ethernet original): Hasta 10 mbps.- Fast Ethernet: Hasta 100 Mbps.- Gigabit Ethernet: Hasta 1000 Mbps.- 10 Gigabit Ethernet.

Los siguientes factores fueron determinantes a la hora de implantar Fast Ethernet:
El incremento de las velocidades de los procesadores
El incremento de los usuarios de las redes
Las nuevas aplicaciones intensivas en ancho de banda usadas en las redes.
Cada uno de estos cambios añaden el incremento de carga localizada en la red.
Fast Ethernet fue instaurado en 1995, siendo la versión de Ethernet más rápida durante 3 años más, hasta que fue superada y reemplazada por la versión Gigabit Ethernet.
En su momento dos estándares de IEEE compitieron por el mercado de las redes de área local de 100 Mbps. El primero fue el IEEE 802.3 100BaseTX, denominado comercialmente Fast Ethernet, que utiliza el método de acceso CSMA/CD con algún grado de modificación, cuyos estándares se anunciaron para finales de 1994 o comienzos de 1995. El segundo fue el IEEE 802.12100BaseVG, adaptado de 100VG-AnyLAN de HP, que utiliza un método de prioridad de demandas en lugar del CSMA/CD. Por ejemplo, a la voz y vídeo de tiempo real podrían dárseles mayor prioridad que a otros datos. Esta última tecnología no se impuso, quedándose Fast Ethernet con casi la totalidad del mercado.

ETHERNET

Ethernet es un estándar de redes de computadoras de área local con acceso al medio por contienda CSMA/CDes Acceso Múltiple por Detección de Portadora con Detección de Colisiones"), es una técnica usada en redes Ethernet para mejorar sus prestaciones. El nombre viene del concepto físico de ether. Ethernet define las características de cableado y señalización de nivel físico y los formatos de tramas de datos del nivel de enlace de datos del modelo OSI..La Ethernet se tomó como base para la redacción del estándar internacional IEEE 802.3. Usualmente se toman Ethernet e IEEE 802.3 como sinónimos. Ambas se diferencian en uno de los campos de la trama de datos. Las tramas Ethernet e IEEE 802.3 pueden coexistir en la misma red.

Hace ya mucho tiempo que Ethernet consiguió situarse como el principal protocolo del nivel de enlace. Ethernet 10Base2 consiguió, ya en la década de los 90s, una gran aceptación en el sector. Hoy por hoy, 10Base2 se considera como una "tecnología de legado" respecto a 100BaseT. Hoy los fabricantes ya han desarrollado adaptadores capaces de trabajar tanto con la tecnología 10baseT como la 100BaseT y esto ayuda a una mejor adaptación y transición.
Las tecnologías Ethernet que existen se diferencian en estos conceptos:
Velocidad de transmisión
- Velocidad a la que transmite la tecnología.
Tipo de cable
- Tecnología del nivel físico que usa la tecnología.
Longitud máxima
- Distancia máxima que puede haber entre dos nodos adyacentes (sin estaciones repetidoras).
Topología
- Determina la forma física de la red. Bus si se usan conectores T (hoy sólo usados con las tecnologías más antiguas) y estrella si se usan hubs (estrella de difusión) o switches (estrella conmutada).

ESPECIFICACIONES

Velocidad de la exploración: 1,2–1,4 m/s, equivale aproximadamente a entre 500 rpm (revoluciones por minuto) y 200 rpm, en modo de lectura CLV (Constant Linear Velocity, 'Velocidad Lineal Constante').
Distancia entre pistas: 1,6 µm.
Diámetro del disco: 120 u 80 mm.
Grosor del disco: 1,2 mm.
Radio del área interna del disco: 25 mm.
Radio del área externa del disco: 58 mm.
Diámetro del orificio central: 15 mm.
Tipos de disco compacto:
Sólo lectura: CD-ROM (Compact Disc - Read Only Memory).
Grabable: CD-R (Compact Disc - Recordable).
Regrabable: CD-RW (Compact Disc - Re-Writable).
De audio: CD-DA (Compact Disc - Digital Audio).
Un CD de audio se reproduce a una velocidad tal que se leen 150 KB por segundo. Esta velocidad base se usa como referencia para identificar otros lectores como los de ordenador, de modo que si un lector indica 24x, significa que lee 24 x 150 kB = 3.600 kB/s, aunque se ha de considerar que los lectores con indicación de velocidad superior a 4x no funcionan con velocidad angular variable como los lectores de CD-DA, sino que emplean velocidad de giro constante, siendo el radio obtenible por la fórmula anterior el máximo alcanzable (esto es, al leer los datos grabados junto al borde exterior del disco).El área del disco es de 86,05 cm², de modo que la longitud del espiral grabable será de 86,05/1,6 = 5,38 km. Con una velocidad de exploración de 1,2 m/s, el tiempo de duración de un CD-DA es 80 minutos, o alrededor de 700 MB de datos. Si el diámetro del disco en vez de 120 milímetros fuera 115 mm, el máximo tiempo de duración habría sido 68 minutos, es decir, 12 minutos menos.

En 1984 ambas compañías extendieron la tecnología para que se pudiera almacenar y recuperar datos y con ello nació el disco CD-ROM. Desde entonces el compact disc ha cambiado de un modo significativo el modo en el que escuchamos música y almacenamos datos.
Estos discos tienen una capacidad de 650 Megabytes de datos o 74 minutos de música de muy alta calidad. De un modo genérico podemos decir que el Compact Disc ha revolucionado el modo en que hoy dia se distribuye todo tipo de información electrónica. Hoy en día, sigue siendo el medio físico preferido para la distribución de audio.Los CD estándar tienen un diámetro de 12 centímetros y pueden almacenar hasta 80 minutos de audio (o 700 MB de datos). Los MiniCD tienen 8 cm y son usados para la distribución de sencillos y de controladores guardando hasta 24 minutos de audio o 214 MB de datos.

A pesar de que puede haber variaciones en la composición de los materiales empleados en la fabricación de los discos, todos siguen un mismo patrón: los discos compactos se hacen de un disco grueso, de 1,2 milímetros, de policarbonato de plástico, al que se le añade una capa reflectante de aluminio, utilizada para obtener más longevidad de los datos, que reflejará la luz del láser (en el rango espectro infrarrojo y por tanto no apreciable visualmente); posteriormente se le añade una capa protectora de laca, misma que actúa como protector del aluminio y, opcionalmente, una etiqueta en la parte superior. Los métodos comunes de impresión en los CD son la serigrafía y la impresión Offset. En el caso de los CD-R y CD-RW se usa oro, plata y aleaciones de las mismas que por su ductilidad permite a los láseres grabar sobre ella, cosa que no se podría hacer sobre el aluminio con láseres de baja potencia.

HISTORIA DEL CD

El disco compacto (conocido popularmente como CD por las siglas en inglés de Compact Disc) es un soporte digital óptico utilizado para almacenar cualquier tipo de información (audio, imágenes, vídeo, documentos y otros datos).El disco compacto fue creado por el holandés Kees Immink, de Philips, y el japonés Toshitada Doi, de Sony, en 1979. Al año siguiente, Sony y Philips, que habían desarrollado el sistema de audio digital Compact Disc, comenzaron a distribuir discos compactos, pero las ventas no tuvieron éxito por la depresión económica de aquella época. Entonces decidieron abarcar el mercado de la música clásica, de mayor calidad. Comenzaba el lanzamiento del nuevo y revolucionario formato de grabación audio que posteriormente se extendería a otros sectores de la grabación de datos.

El sistema óptico fue desarrollado por Philips mientras que la Lectura y Codificación Digital corrió a cargo de Sony, fue presentado en junio de 1980 a la industria y se adhirieron al nuevo producto 40 compañías de todo el mundo mediante la obtención de las licencias correspondientes para la producción de reproductores y discos.

Las VPN las creamos generalmente sobre los dispositivos de Cisco, pero también, según posibilidades del cliente, lo hacemos directamente entre los servidores utilizando el enrutamiento y acceso remoto de Windows Server.
Diagramas más comunes de configuraciones VPN de Cisco.
DMVPN
VPN Sitio-a-Sitio
Easy VPN Server
Diagramas más comunes de configuraciones VPN de Microsoft.
VPN sitio-a-sitio
Cliente de acceso remoto
Cada modelo de conexión tiene sus porqué de ese tipo de conexión, dependiendo del tipo cliente, localización gegráfica, ancho de banda, etc...

Una red privada virtual se basa en un protocolo denominado protocolo de túnel, es decir, un protocolo que cifra los datos que se transmiten desde un lado de la VPN hacia el otro.

La palabra "túnel" se usa para simbolizar el hecho que los datos estén cifrados desde el momento que entran a la VPN hasta que salen de ella y, por lo tanto, son incomprensibles para cualquiera que no se encuentre en uno de los extremos de la VPN, como si los datos viajaran a través de un túnel. En una VPN de dos equipos, el cliente de VPN es la parte que cifra y descifra los datos del lado del usuario y el servidor VPN (comúnmente llamado servidor de acceso remoto) es el elemento que descifra los datos del lado de la organización.

VENTAJAS

Integridad, confidencialidad y seguridad de datos.
Las VPN reducen los costos y son sencillas de usar.
Facilita la comunicación entre dos usuarios en lugares distantes.
Se utiliza más en campus de universidades.

TIPOS DE CONEXION

Conexión de acceso remoto
Una conexión de acceso remoto es realizada por un cliente o un usuario de una computadora que se conecta a una red privada, los paquetes enviados a través de la conexión VPN son originados al cliente de acceso remoto, y éste se autentifica al servidor de acceso remoto, y el servidor se autentifica ante el cliente.
Conexión VPN router a router

Una conexión VPN router a router es realizada por un router, y este a su vez se conecta a una red privada. En este tipo de conexión, los paquetes enviados desde cualquier router no se originan en los routers. El router que realiza la llamada se autentifica ante el router que responde y este a su vez se autentica ante el router que realiza la llamada y también sirve para la intranet.
Conexión VPN firewall a firewall

Una conexión VPN firewall a firewall es realizada por uno de ellos, y éste a su vez se conecta a una red privada. En este tipo de conexión, los paquetes son enviados desde cualquier usuario en Internet. El firewall que realiza la llamada se autentifica ante el que responde y éste a su vez se autentifica ante el llamante.

Básicamente existen tres arquitecturas de conexión VPN:
VPN de acceso remoto
Es quizás el modelo más usado actualmente, y consiste en usuarios o proveedores que se conectan con la empresa desde sitios remotos (oficinas comerciales, domicilios, hoteles, aviones preparados, etcétera) utilizando Internet como vínculo de acceso. Una vez autentificados tienen un nivel de acceso muy similar al que tienen en la red local de la empresa. Muchas empresas han reemplazado con esta tecnología su infraestructura dial-up (módems y líneas telefónicas).
VPN punto a punto
Este esquema se utiliza para conectar oficinas remotas con la sede central de la organización. El servidor VPN, que posee un vínculo permanente a Internet, acepta las conexiones vía Internet provenientes de los sitios y establece el túnel VPN. Los servidores de las sucursales se conectan a Internet utilizando los servicios de su proveedor local de Internet, típicamente mediante conexiones de banda ancha. Esto permite eliminar los costosos vínculos punto a punto tradicionales, sobre todo en las comunicaciones internacionales. Es más común el siguiente punto, también llamado tecnología de túnel o tunneling.
Tunneling
Internet se construyó desde un principio como un medio inseguro. Muchos de los protocolos utilizados hoy en día para transferir datos de una máquina a otra a través de la red carecen de algún tipo de cifrado o medio de seguridad que dichos datos. Este tipo de técnica requiere de forma imprescindible tener una cuenta de acceso seguro en la máquina con la que se quiere comunicar los datos.
VPN interna VLAN
Este esquema es el menos difundido pero uno de los más poderosos para utilizar dentro de la empresa. Es una variante del tipo "acceso remoto" pero, en vez de utilizar Internet como medio de conexión, emplea la misma red de área local (LAN) de la empresa. Sirve para aislar zonas y servicios de la red interna. Esta capacidad lo hace muy conveniente para mejorar las prestaciones de seguridad de las redes inalámbricas (WiFi).
Un ejemplo clásico es un servidor con información sensible, como las nóminas de sueldos, ubicado detrás de un equipo VPN, el cual provee autenticación adicional más el agregado del cifrado, haciendo posible que sólo el personal de recursos humanos habilitado pueda acceder a la información.

VNP

=VNP=

Una red privada virtual o VPN (siglas en inglés de virtual private network), es una tecnología de red que permite una extensión de la red local sobre una red pública o no controlada, como por ejemplo Internet.
Ejemplos comunes son, la posibilidad de conectar dos o más sucursales de una empresa utilizando como vínculo Internet, permitir a los miembros del equipo de soporte técnico la conexión desde su casa al centro de cómputo, o que un usuario pueda acceder a su equipo doméstico desde un sitio remoto, como por ejemplo un hotel. Todo ello utilizando la infraestructura de Internet.

Eso es todo espero y

me pongan buenos komentarios

porfas bye bye

CAPA 7 (CAPA DE APLICACION )

CAPA DE APLICACION

Ofrece a las aplicaciones (de usuario o no) la posibilidad de acceder a los servicios de las demás capas y define los protocolos que utilizan las aplicaciones para intercambiar datos, como correo electrónico (POP y SMTP), gestores de bases de datos y servidor de ficheros (FTP). Hay tantos protocolos como aplicaciones distintas y puesto que continuamente se desarrollan nuevas aplicaciones el número de protocolos crece sin parar.
Cabe aclarar que el usuario normalmente no interactúa directamente con el nivel de aplicación. Suele interactuar con programas que a su vez interactúan con el nivel de aplicación pero ocultando la complejidad subyacente. Así por ejemplo un usuario no manda una petición "GET index.html HTTP/1.0" para conseguir una página en html, ni lee directamente el código html/xml.

CAPA 6 (CAPA DE PRESENTACION)

CAPA DE PRESENTACION

El objetivo de la capa de presentación es encargarse de la representación de la información, de manera que aunque distintos equipos puedan tener diferentes representaciones internas de caracteres (ASCII, Unicode, EBCDIC), números (little-endian tipo Intel, big-endian tipo Motorola), sonido o imágenes, los datos lleguen de manera reconocible.
Esta capa es la primera en trabajar más el contenido de la comunicación que el cómo se establece la misma. En ella se tratan aspectos tales como la semántica y la sintaxis de los datos transmitidos, ya que distintas computadoras pueden tener diferentes formas de manejarlas.
Esta capa también permite cifrar los datos y comprimirlos. En pocas palabras es un traductor.

CAPA 5 (CAPA DE SECION )

CAPA DE SECION

Esta capa es la que se encarga de mantener y controlar el diálogo establecido entre los dos computadores que están transmitiendo datos de cualquier índole. Ofrece varios servicios que son cruciales para la comunicación, como son:
Control de la sesión a establecer entre el emisor y el receptor (quién transmite, quién escucha y seguimiento de ésta).
Control de la concurrencia (que dos comunicaciones a la misma operación crítica no se efectúen al mismo tiempo).
Mantener puntos de verificación (checkpoints), que sirven para que, ante una interrupción de transmisión por cualquier causa, la misma se pueda reanudar desde el último punto de verificación en lugar de repetirla desde el principio.

CAPA 4 (CAPA DE TRANSPORTE)

CAPA DE TRANSPORTE

Su función básica es aceptar los datos enviados por las capas superiores, dividirlos en pequeñas partes si es necesario, y pasarlos a la capa de red. En el caso del modelo OSI, también se asegura que lleguen correctamente al otro lado de la comunicación. Otra característica a destacar es que debe aislar a las capas superiores de las distintas posibles implementaciones de tecnologías de red en las capas inferiores, lo que la convierte en el corazón de la comunicación. En esta capa se proveen servicios de conexión para la capa de sesión que serán utilizados finalmente por los usuarios de la red al enviar y recibir paquetes.

CAPA 3 (CAPA DE RED )

CAPA DE RED

El objetivo de la capa de red es hacer que los datos lleguen desde el origen al destino, aun cuando ambos no estén conectados directamente. Los dispositivos que facilitan tal tarea se denominan en castellano encaminadores, aunque es más frecuente encontrar el nombre inglés routers y, en ocasiones enrutadores.
Adicionalmente la capa de red lleva un control de la congestión de red, que es el fenómeno que se produce cuando una saturación de un nodo tira abajo toda la red (similar a un atasco en un cruce importante en una ciudad grande). La PDU(Unidad de Datos del Protocolo, por sus siglas en inglés) de la capa 3 es el paquete.

CAPA 2 ENLACE DE DATOS

ENLACE DE DATOS

La capa de enlace de datos se ocupa del direccionamiento físico, de la topología de la red, del acceso a la red, de la notificación de errores, de la distribución ordenada de tramas y del control del flujo.
Se hace un direccionamiento de los datos en la red ya sea en la distribución adecuada desde un emisor a un receptor, la notificación de errores, de la topología de la red de cualquier tipo. La tarjeta NIC (Network Interface Card, Tarjeta de Interfaz de Red en español o Tarjeta de Red) que se encarga de que tengamos conexión, posee una dirección MAC (control de acceso al medio) y la LLC (control de enlace lógico).
Los Switches realizan su función en esta capa siempre y cuando este encendido el nodo.

CAPA 1 (FISICA)

La Capa Física

Es la que se encarga de las conexiones físicas de la computadora hacia la red, tanto en lo que se refiere al medio físico (medios guiados: cable coaxial, cable de par trenzado, fibra óptica entre otros tipos de conexión cableada; medios no guiados: radio, infrarrojos, microondas, láser y otras redes inalámbricas); características del medio (p.e. tipo de cable o calidad del mismo; tipo de conectores normalizados o en su caso tipo de antena; etc.) como a la forma en la que se transmite la información (codificación de señal, niveles de tensión/intensidad de corriente eléctrica, modulación, tasa binaria, etc.)
Es la encargada de transmitir los bits de información a través del medio utilizado para la transmisión. Se ocupa de las propiedades físicas y características eléctricas de los diversos componentes; de la velocidad de transmisión, si ésta es uni o bidireccional (símplex, dúplex o full-dúplex). También de aspectos mecánicos de las conexiones y terminales, incluyendo la interpretación de las señales eléctricas/electromagnéticas.
Se encarga de transformar una trama de datos proveniente del nivel de enlace en una señal adecuada al medio físico utilizado en la transmisión. Estos impulsos pueden ser eléctricos (transmisión por cable) o electromagnéticos (transmisión sin cables). Estos últimos, dependiendo de la frecuencia / longitud de onda de la señal pueden ser ópticos, de micro-ondas o de radio. Cuando actúa en modo recepción el trabajo es inverso; se encarga de transformar la señal transmitida en tramas de datos binarios que serán entregados al nivel de enlace.

MODELO OSI

Modelo de Referencia Interconexión de Sistemas Abiertos (OSI).
El Modelo OSI es un lineamiento funcional para tareas de comunicaciones y, por consiguiente, no especifica un estándar de comunicación para dichas tareas. Sin embargo, muchos estándares y protocolos cumplen con los lineamientos del Modelo OSI.Como se mencionó anteriormente, OSI nace de la necesidad de uniformizar los elementos que participan en la solución del problema de comunicación entre equipos de cómputo de diferentes fabricantes.
